带式输送机在正常运行时,上抓捕机构由锁钩限制住其做出抓捕动作，上支撑托辊与皮带不接触，逆止绕绳脱扣机构的滚筒也不与皮带接触，当输送带发生断带时，胶带的张力会瞬间下降，输送带会松弛并下滑，皮带就会搭在绕绳机构的滚筒上面，带动滚筒一起旋转动，从而反向逆止绕绳轮也会跟随滚筒一起转动，拉绳在反向逆止轮上缠绕就会触发解锁上抓捕机构，上抓捕机构在配重力矩作用下就会做出抓捕动作。 下抓捕机构的支撑托辊搭在下胶带上表面，并且随皮带运行而同时转动，皮带张力提供向上的支撑力，保证下抓捕机构时刻处于待抓捕状态。上抓捕机构向上旋转与上横梁配合将承载段的胶带夹紧；下抓捕机构在重力的作用下向下旋转与下横梁配合将回空段胶带夹紧。从而防止胶带下滑事故进一步发生，避免因胶带断裂造成重大安全事故。
当输送机运行过程中张力发生波动，或者输送机调试阶段需要输送机逆转时，因为反向逆止绕绳脱扣机构的滚筒不与皮带接触，拉绳就不会在反向逆止轮上缠绕，触发解锁机构不工作，就可以限制上抓捕机构动作，所以不会发生误动作。

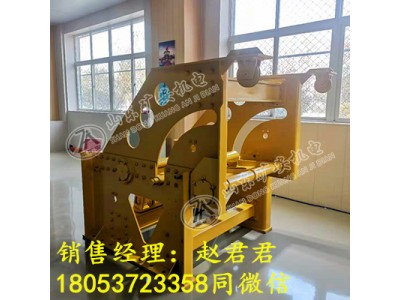

DDZ-400/80全断面断带抓捕器性能特点：
○ 上下带同时抓捕，抓捕力大，抓捕可靠。
○ 旋转配重机构为抓捕驱动力，直接作用，动作迅速。
○ 触发原理简单，不会误动作。
○ 抓捕机构结构设计合理，抓捕牢固，不会对输送带产生二次抓捕损坏。
○ 整体机架安全可靠，不会对输送机机架造成破坏。
○ 结构简单、可靠、易于维护、断带事故恢复时间短。
○ 能够适用于上运、下运和其他线路工况复杂的带式输送机。
适用条件
胶带宽度： 1000mm－2000 mm
额定制动力：400 kN
机架形式：钢性固定架式
托辊槽角：各种槽角
技术参数
制动宽度：1000mm-2000mm
额定制动力： 400 kN
运行阻力： ≤400 N
